ARD系列智能電動機保護器
ARD3系列智能電動機保護器
ARD3智能電動機保護器（以下簡稱保護器）適用于額定電壓至660V的低壓電動機回路，集保護、測量、控制、通訊、運維于一體。其完善的保護功能確保電動機安全運行，帶有邏輯可編程功能，可以滿足多種控制方式?？蛇x配不同通訊模塊適應現場通訊需求。
  • 1、概述
    ARD3智能電動機保護器（以下簡稱保護器）適用于額定電壓至660V的低壓電動機回路，集保護、測量、控制、通訊、運維于一體。其完善的保護功能確保電動機安全運行，帶有邏輯可編程功能，可以滿足多種控制方式?？蛇x配不同通訊模塊適應現場通訊需求。

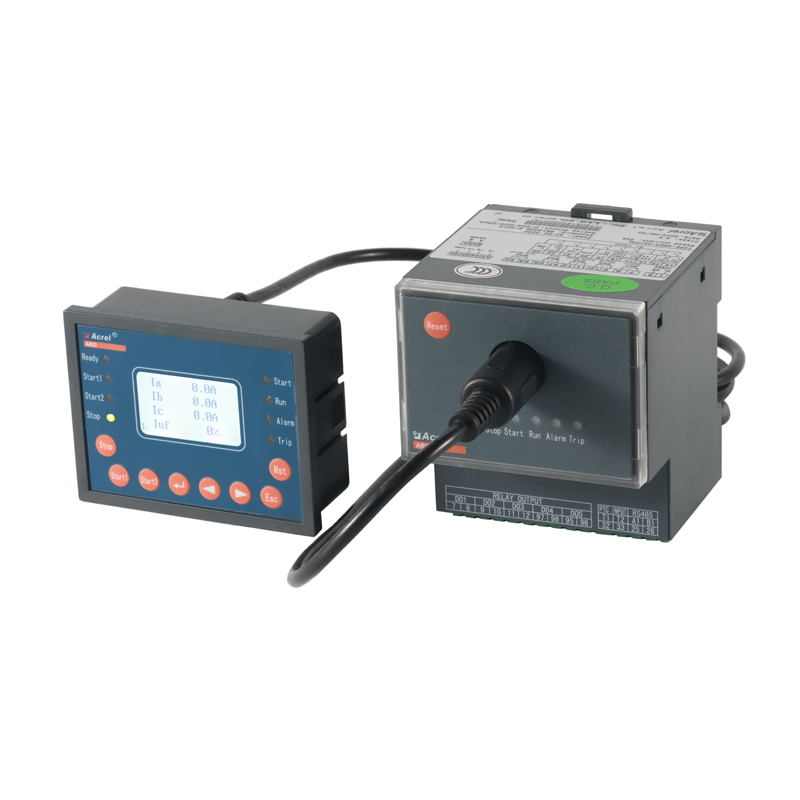

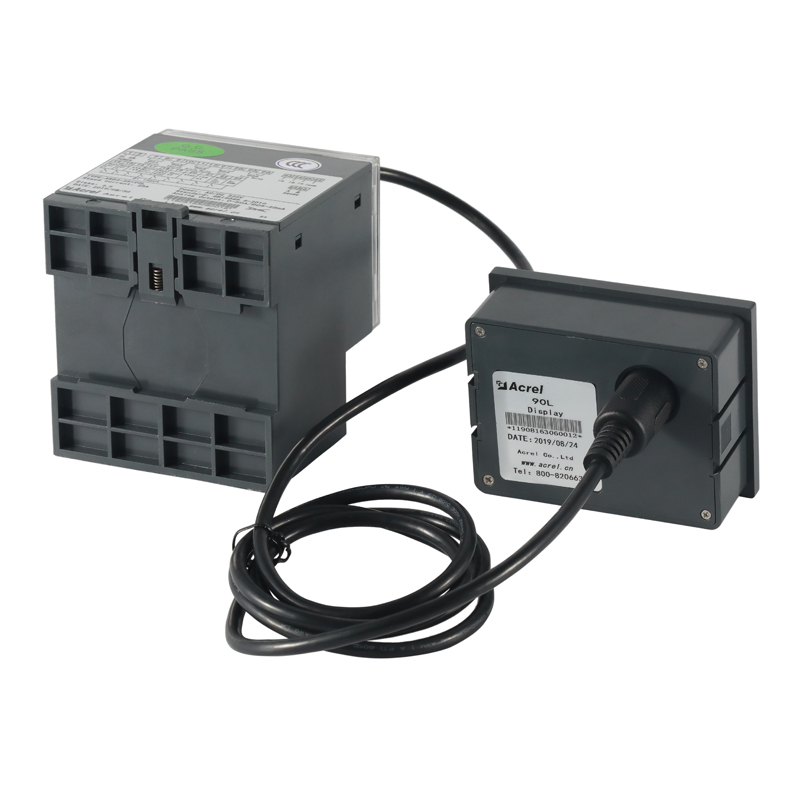

    該產品采用分體式結構，由主體、顯示單元、互感器組成，可適應各種柜體的安裝。
    產品執行標準：
    ——GB 14048.4-2020 低壓開關設備和控制設備第4-1部分：接觸器和電動機起動器機電式接觸器和電動機起動器(含電動機保護器)；
    ——JB/T 10736-2007 低壓電動機保護器。

    2、產品特點
    ■  支持基波和全波電力參數測量（U、I、P、Q、S、PF、F、EP、EQ），電流及電流不平衡度、電流正序、負序、零序分量、電壓、三相電壓相角、剩余電流。
    ■  保護功能包括過載反時限、過載定時限、接地、起動超時、漏電、欠載、斷相、堵轉、阻塞、短路、溢出、不平衡(電流、電壓)、過功率、欠功率、過壓、欠壓、相序、溫度、tE時間、外部故障、起動次數限制、運行時間報警、故障次數報警。
    ■  標配9路可編程DI輸入，默認采用內置DC24V電源，也可選擇外部有源濕接點。
    ■  標配5路可編程DO輸出，滿足直接起動，星—三角起動，自耦變壓器起動，等多種起動方式，可通過通訊總線實現主站對電動機的遙控“起/停”。
    ■  可選抗晃電功能：支持晃電立即再啟動、失壓重起動。
    ■  可選配MODBUS_RTU通訊、PROFIBUS DP通訊，支持最多2路通訊接口。
    ■  可選配1路DC4-20mA模擬量輸出接口，與DCS系統相接，可實現對現場設備的監控。
    ■  具有故障記錄、起動記錄、停車記錄、DI變位記錄和再起動記錄等多種事件記錄各50條。
    ■  顯示界面液晶顯示，支持中/英文切換。
  • ARD3技術指標見表5：
    表5
    技術參數 技術指標
    保護器輔助電源 AC85-265V/DC100-350V
    電機額定工作電壓 AC220V / 380V / 660V，50Hz / 60Hz
    電動機額定工作電流 1 (0.1A-5000A) 外置電流互感器
    5 (0.1A-5000A)
    1.6A(0.4A-1.6A)
    6.3A（1.6A-6.3A）
    25（6.3A-25A）
    100（25A-100A）
    250（63A-250A）
    800（250A-800A）
    繼電器輸出觸點容量 阻性負載 AC250V、10A
    開關量輸入 9路無源干結點（可選配有源DC110V、DC220V、AC220V輸入）
    通訊 RS485 Modbus_RTU,Profobus_DP協議
    環境 工作溫度 -10ºC～55ºC
    貯存溫度 -25ºC～70ºC
    相對濕度 ≤95﹪不結露，無腐蝕性氣體
    海拔 ≤2000m
    污染等級 3級
    防護等級 主體IP20，分體顯示模塊IP65（安裝在柜體面板時）
    安裝類別 III級

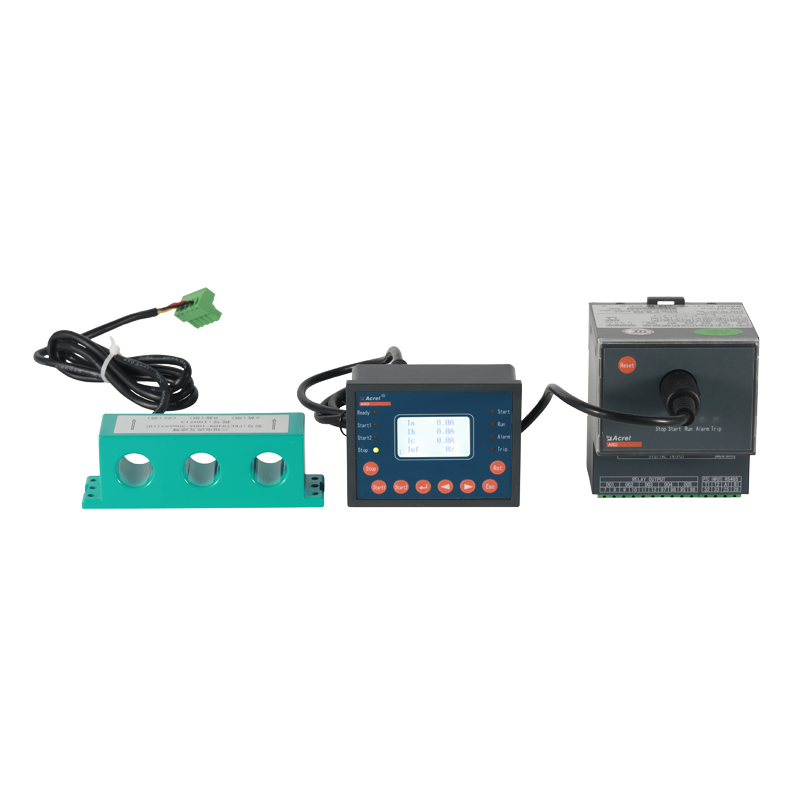

    保護器主要由主體控制模塊（保護控制功能）、顯示模塊和互感器模塊（電流檢測）組成。詳情見表6
    表6 產品組成
    模塊 功能詳情
    主體控制模塊 主體控制模塊完成測量、保護和控制等功能，通過選配溫度T、電壓U、剩余電流L、模擬量輸出M等功能來完成整個測量與保護功能。
    顯示模塊 顯示模塊用于顯示和參數設置。
    1、5時的電流互感器模塊 保護器配用小型專用電流互感器模塊，模塊用于接收變比為/1或/5的電流互感器二次側信號。
    1.6、6.3、25、100時的電流互感器模塊 保護器配用小型專用電流互感器檢測模塊。小型專用電流互感器檢測模塊可以檢測8倍以?xún)鹊倪^(guò)載電流，對輸入電流信號進行檢測，二次側信號接入主體控制模塊。
    250、800時的電流互感器 電流規格為250時：電流互感器變比為250A：0.05A，可檢測8倍以?xún)鹊倪^(guò)載電流，二次側信號接入主體控制模塊。電流規格為800時：電流互感器變比為800A：0.1A，可檢測8倍以?xún)鹊倪^(guò)載電流，二次側信號接入主體控制模塊。




    ARD3功能配置見表7：
    表7
                                  型式
    功能    		 功能配置
    標配功能 選配功能
    保護功能 定時限過載 √
    反時限過載 √
    起動超時 √
    斷相 √
    電壓不平衡   √
    電流不平衡 √
    堵轉 √
    欠載 √
    外部故障 √
    阻塞 √
    溫度保護（PTC/NTC）   √
    剩余電流(二選一) 接地 √
    漏電   √（漏電）
    相序 √
    欠壓   √
    過壓   √
    欠功率   √
    過功率   √
    tE時間保護   √
    溢出保護 √
    起動次數報警 √
    運行時間報警 √
    故障次數報警 √
    控制方式 保護模式 √
    手動模式
    兩步模式
    雙速模式
    星三角三繼
    晃電再啟動   √
    通訊功能 1路Modbus-RTU通訊   √
    2路Modbus-RTU通訊   √
    1路Profibus-DP通訊   √
    1路Modbus-RTU+1路Profibus-DP   √
    開關量輸入 9路DI √
    繼電器輸出 5路DO √
    模擬量輸出 1路DC4-20mA   √
    事件記錄 起動記錄、停車記錄、DI變位記錄、再起動記錄、運行記錄（支持通訊傳輸）   √
    顯示單元 液晶顯示 黑白點陣液晶顯示   √






  •
