ARD系列智能電動機保護器
ARD3M系列智能電動機保護器
ARD3M智能電動機保護器（以下簡稱保護器）適用于額定電壓至660V的低壓電動機回路，集保護、測量、控制、通訊、運維于一體。其完善的保護功能確保電動機安全運行，帶有邏輯可編程功能，可以滿足多種控制方式?？蛇x配不同通訊模塊適應現場通訊需求。該產品采用分體式結構，由主體、顯示單元、互感器和選配的通訊模塊組成，可適應各種柜體的安裝。
  • 1、概述
    ARD3M智能電動機保護器（以下簡稱保護器）適用于額定電壓至660V的低壓電動機回路，集保護、測量、控制、通訊、運維于一體。其完善的保護功能確保電動機安全運行，帶有邏輯可編程功能，可以滿足多種控制方式?？蛇x配不同通訊模塊適應現場通訊需求。

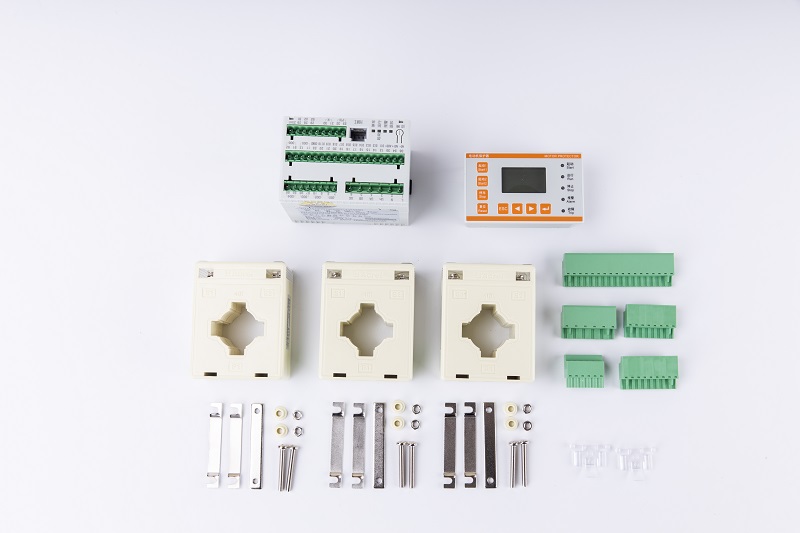

    該產品采用分體式結構，由主體、顯示單元、互感器和選配的通訊模塊組成，可適應各種柜體的安裝。
    產品執行標準：
    ——GB 14048.4-2020 低壓開關設備和控制設備第4-1部分：接觸器和電動機起動器機電式接觸器和電動機起動器(含電動機保護器)；
    ——JBT 10736-2007 低壓電動機保護器。

    2、產品特點
    ■  輔助電源類型可選，AC220V電源模塊支持電源范圍AC85-265V/DC100-300V，AC380V電源模塊支持電源范圍AC/DC100-415V。
    ■  支持基波和全波電力參數測量（U、I、P、Q、S、PF、F、EP、EQ），電壓及電流不平衡度，電壓、電流正序、負序、零序分量，三相電壓相角，剩余電流，電壓、電流2-63次分次諧波測量，分次諧波含有率及總諧波畸變率。
    ■  保護功能包括過載反時限、過載定時限、接地、起動超時、漏電、欠載、斷相、堵轉、阻塞、短路、溢出、不平衡(電流、電壓)、過功率、欠功率、過壓、欠壓、相序、溫度、tE時間、外部故障、起動次數限制、運行時間報警、故障次數報警。
    ■  10路可編程DI輸入，默認采用內置DC24V電源，也可選擇外部有源濕接點（詳見選型表格）。
    ■  6路可編程DO輸出，滿足直接起動，星—三角起動，自耦變壓器起動，等多種起動方式，可通過通訊總線實現主站對電動機的遙控“起/停”。
    ■  可選抗晃電功能：支持晃電立即再啟動、失壓重起動。
    ■  標配2路MODBUS_RTU通訊，有PROFIBUS DPV1、以太網、PROFINET通訊模塊供選配。
    ■  可選配2路DC4-20mA模擬量輸出接口，與DCS系統相接，可實現對現場設備的監控。
    ■  具有故障記錄、起動記錄、停車記錄、DI變位記錄和再起動記錄等各類事件記錄，可查看多項電機運維信息，同時可記錄電機運行1-5小時運行記錄。
    ■  顯示界面支持中/英文顯示。
    ■  支持U盤導出波形記錄與事件記錄數據，可使用EXCEL打開導出事件記錄文件。
    ■  選配彩色液晶顯示時可加配WIFI功能，通過手機或電腦連接該WIFI查看、設置電機保護器相關數據。
  • ARD3M技術指標見：

    技術參數 技術指標
    保護器輔助電源 支持兩種電源模塊，默認AC 220V電源模塊（AC85-265V/DC100-300V），可選AC 380V電源模塊（AC/DC 100-415V）
    電機額定工作電壓 AC220V / 380V / 660V，50Hz / 60Hz
    電動機額定工作電流 1 (0.1A-5000A) 外置電流互感器
    5 (0.1A-5000A)
    25（6.3A-25A）
    100（25A-100A）
    250（63A-250A）
    800（250A-800A）
    繼電器輸出觸點容量 阻性負載 AC250V、10A
    開關量輸入 10路無源干結點（可選配有源DC110V、DC220V、AC220V輸入）
    通訊 標配 2路MODBUS RTU通訊
    選配（選其一） 1-2路PROFIBUS DPV1通訊、
    1路PROFINET通訊、
    以太網通訊（MODBUS TCP協議）
    環境 工作溫度 -10ºC～55ºC
    貯存溫度 -25ºC～70ºC
    相對濕度 ≤95﹪不結露，無腐蝕性氣體
    海拔 ≤2000m
    污染等級 3級
    防護等級 主體IP20，分體顯示模塊IP65（安裝在柜體面板時）
    安裝類別 III級


    ARD3M功能配置見：
                                  型式
    功能    		 功能配置
    標配功能 選配功能
    保護功能 定時限過載 √
    反時限過載 √
    起動超時 √
    斷相 √
    電壓不平衡 √
    電流不平衡 √
    堵轉 √
    欠載 √
    外部故障 √
    阻塞 √
    溫度保護（PTC/NTC） √
    剩余電流 接地 √
    漏電   √（漏電）
    相序 √
    欠壓 √
    過壓 √
    欠功率 √
    過功率 √
    tE時間保護 √
    溢出保護 √
    起動次數報警 √
    運行時間報警 √
    故障次數報警 √
    控制方式 保護方式 √
    手動模式
    兩步模式
    雙速模式
    星三角三繼
    晃電再啟動   √
    通訊功能 2路Modbus-RTU通訊 √
    1-2路PROFIBUS DPV1通訊   √
    1路PROFINET通訊   √
    1路以太網通訊（雙網口）   √
    WIFI功能   √（選配彩色點陣液晶時可選）
    開關量輸入 10路DI √
    繼電器輸出 6路DO √
    模擬量輸出 1路DC4-20mA   √
    2路DC4-20mA
    事件記錄 起動記錄、停車記錄、DI變位記錄、再起動記錄、運行記錄（支持通訊傳輸和U盤導出）   √
    波形記錄 記錄故障脫扣前后的電流、電壓、DI/DO波形，支持通訊傳輸和U盤導出   √
    測量顯示
    定值設定    		 測量參數 三相電流、三相線電壓、有功功率、無功功率、功率因數、頻率、有功電能、無功電能等 √
    2-63次電流、電壓諧波、諧波含有率、總諧波畸變率   √
    定值設置 各種保護定值查詢 √
    各種保護定值設定 √
    顯示單元 液晶顯示 黑白點陣液晶顯示   √
    彩色點陣液晶顯示
