ARD系列智能電動機保護器
ARD3T系列智能電動機保護器
ARD3T智能型電動機保護器（以下簡稱ARD3T），ARD3T可劃分為主體模塊、測量模塊、開關量模塊、模擬量模塊、溫度模塊、通訊模塊、液晶模塊共7個模塊。產品體積小巧，結構緊湊，適用于額定電壓至AC 660V、額定電流至AC 800A、額定頻率為50/60Hz的電動機。在低壓控制終端柜和1/4模數及以上各種抽屜柜中可直接安裝使用，提高了控制回路的可靠性和自動化水平。
  • 1 概述
    ARD3T智能型電動機保護器（以下簡稱ARD3T），ARD3T可劃分為主體模塊、測量模塊、開關量模塊、模擬量模塊、溫度模塊、通訊模塊、液晶模塊共7個模塊。產品體積小巧，結構緊湊，適用于額定電壓至AC 660V、額定電流至AC 800A、額定頻率為50/60Hz的電動機。在低壓控制終端柜和1/4模數及以上各種抽屜柜中可直接安裝使用，提高了控制回路的可靠性和自動化水平。
    產品執行標準：
    GB/T14048.1  低壓開關設備和控制設備 總則
    GB14048.4  低壓開關設備和控制設備 機電式接觸器和電動機起動器
    JB/T10736—2007  低壓電動機保護器
    GB/T20540.1-6—2006  測量和控制數字數據通信工業控制系統用現場總線類型3：PROFIBUS規范

    2 產品特點
    ■  輔助電源支持AC/DC 110/220V或AC 380V（需另配380V電源模塊）。
    ■  模塊式設計，分為主體模塊、測量模塊、開關量模塊、模擬量模塊、溫度模塊、通訊模塊、液晶模塊等7個模塊。
    ■  模塊體積小巧，支持導軌安裝、螺絲固定安裝。
    ■  附加模塊采用總線供電，不需要外接輔助電源。
    ■  帶有上位機配置軟件，方便客戶配置參數，編程設置。
    ■  DI/DO可自由編程。
    ■  DI支持干接點（弱電）或濕節點（強電）輸入，濕接點可選交流或直流供電。
    ■  標配過載、堵轉、阻塞、欠載、斷相、不平衡、PTC保護、外部故障等電動機綜合保護功能。
    ■  標配保護模塊模式、直接起動、星三角起動、自耦降壓起動、雙向起動、單繞組雙速起動、雙繞組雙速起動等多種起動方式，起動方式可現場設定。
    ■  標配故障記錄、運行管理信息，方便查詢故障原因，進行電機維護。
    ■  標配自起動功能，可通過附加抗晃電模塊實現抗晃電、失壓重起功能。
    ■  顯示部分采用全中文液晶顯示。
    ■  可通過添加模擬量模塊實現2路4～20mA輸入測量和2路4～20mA變送輸出。4～20mA變送輸出對應參數可自由設定。
    ■  可通過添加溫度模塊實現3路溫度測量保護，可外接傳感器類型有：PT100、PT1000、Cu50、PTC、NTC。
    ■  可通過添加Profibus模塊實現Profibus-Dp通訊。

    3 產品組成

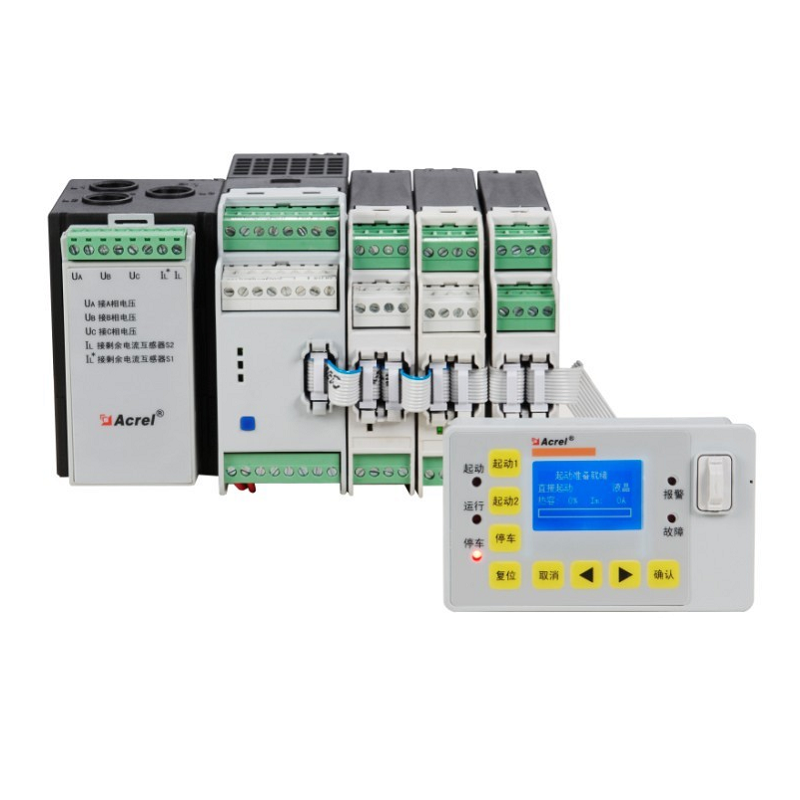

    ARD3T可以劃分為以下模塊：測量模塊、溫度模塊、模擬量模塊、通訊模塊、開關量模塊、顯示模塊、主體。主體和測量模塊是必備模塊，其它為附加模塊。ARD3T產品組成見圖1、圖2。
    各模塊功能如下：
    主體負責協調各模塊工作，帶有4DI、4DO、對外通訊組網、時鐘、故障記錄、PTC測量等功能?？梢詫?shí)現直接起動、雙向起動、雙速起動、自耦降壓起動、星三角起動等多種起動。主體是模塊式電動機保護器必備模塊。
    測量模塊可以測量電流、電壓、漏電流等電參數。電流范圍為0.4A至800A，電壓為AC220V、AC380V、AC660V，頻率45Hz～65Hz，漏電流50mA～5A/3A～30A。測量用電流互感器采用保護級電流互感器，它具有過載能力強，通?？梢赃_到10倍過載不飽和，測量模塊也是模塊式電動機保護器的必備模塊。
    溫度模塊通過外接PT100、PT1000、Cu50、PTC/NTC等傳感器實現溫度測量。
    模擬量模塊可以實現模擬量輸入測量和模擬量變送輸出的功能。
    開關量模塊對主體的開關量進行擴展，當主體的開關量點數無法滿足使用者需求時，通過外加開關量模塊實現產品開關量點數擴展。
    通訊模塊實現雙MODBUS、PROFIBUS通訊功能。
    主體和測量模塊是必備模塊，可以稱為基本模塊，實現基本的測量、保護、控制功能，其它模塊作為選配模塊，由基本模塊加選配模塊實現復雜功能。

  •
                                  型式
    功能    		 功能配置
    標配功能 增選功能
    保護功能 過載 √
    斷相/不平衡 √
    堵轉 √
    阻塞 √
    短路分斷 √
    起動超時 √
    欠載 √
    反饋超時 √
    主體溫度保護 √
    主體溫度傳感器故障 √
    外部故障 √
    模塊結構故障 √
    內部故障 √
    剩余電流 接地 √
    漏電   √（漏電）
    相序   √（電壓功能）
    欠壓
    過壓
    欠功率
    tE時間   √（增安保護）
    失壓重起功能（抗晃電）   √(失壓重起功能（抗晃電）)
    4～20mA輸入保護   √（模擬量模塊帶有2輸入功能）
    模塊溫度保護   √（溫度模塊）
    模塊溫度傳感器故障
    控制功能 保護模式 √
    直接起動
    雙向起動
    單繞組雙速起動
    雙繞組雙速
    星/三角起動（二繼電器）
    自耦變壓器起動（二繼電器）
    自起動
    通訊功能 Modbus   √（主體通訊功能）
    雙Modbus   √（通訊模塊）
    Profibus   √（通訊模塊）
    開關量輸入、輸出 主體4DI、4DO √
    開關量模塊4DI、3DO   √（開關量模塊）
    模擬量輸出 DC 4～20mA   √（模擬量模塊帶有輸出功能）
    故障記錄 8條記錄，記錄電動機發生故障的原因、時間，發生故障時電動機各參數 √
    運行信息 記錄起動、停車、脫扣次數，運行時間、停止時間等運行信息 √
    邏輯功能 定時器 √
    計數器 √
    真值表 √
    測量參數 三相電流 √
    漏電流測量   √（漏電功能）
    三相線電壓、功率、功率因數、電能   √（電壓功能）
    PTC/NTC √（主體溫度）
    4～20mA輸入   √（模擬量模塊帶有2輸入功能）
    模塊測溫   √（溫度模塊）
    參數設定、查詢
    （液晶顯示）    		 參數查詢 參數測量   √（顯示模塊）
    報警查詢
    故障查詢
    開關量狀態
    運行信息
    參數設定 保護設置
    起動參數設置
    系統參數設置
