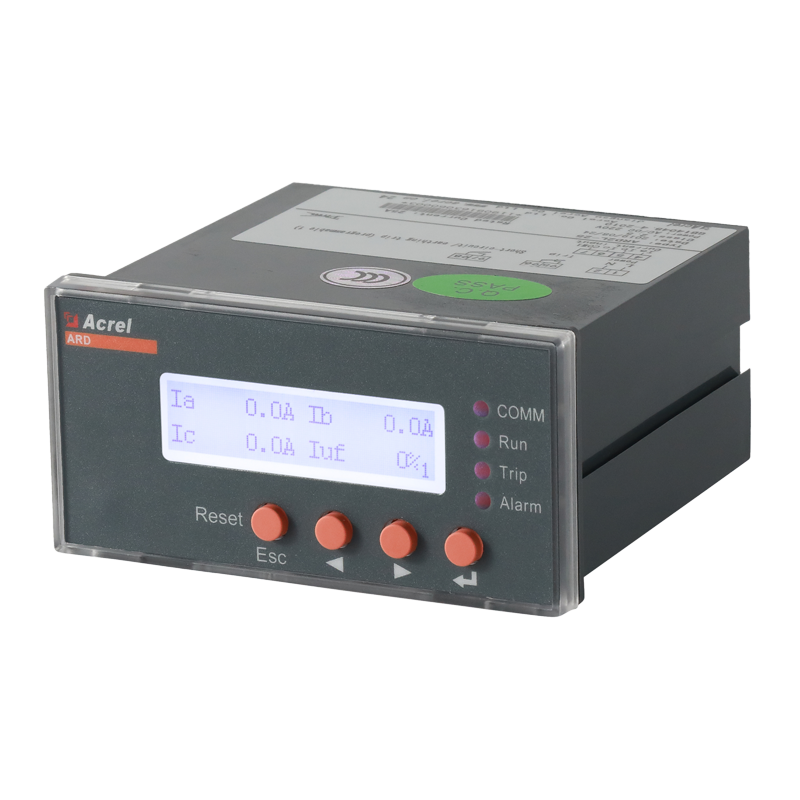

ARD系列智能電動機保護器
ARD2(L)系列智能電動機保護器
ARD2（II）系列電動機保護器（以下簡稱保護器）能對電動機運行過程中出現的起動超時、過載、斷相、不平衡、欠載、接地/漏電、阻塞、短路、外部故障等多種情況進行保護，并設有SOE故障事件記錄功能，方便現場維護人員查找故障原因。適用于煤礦、石化、冶煉、電力、船舶、以及民用建筑等領域。本保護器具有RS485遠程通訊接口， DC4～20mA模擬量輸出，方便與PLC、PC等控制機組成網絡(luò )系統。實現電動機運行的遠程監控。
  • ARD2（II）系列電動機保護器（以下簡稱保護器）能對電動機運行過程中出現的起動超時、過載、斷相、不平衡、欠載、接地/漏電、阻塞、短路、外部故障等多種情況進行保護，并設有SOE故障事件記錄功能，方便現場維護人員查找故障原因。適用于煤礦、石化、冶煉、電力、船舶、以及民用建筑等領域。本保護器具有RS485遠程通訊接口， DC4～20mA模擬量輸出，方便與PLC、PC等控制機組成網絡(luò )系統。實現電動機運行的遠程監控。


  •
    技術參數 技術指標
    保護器輔助電源 AC85V~265V/DC100V~350V，功耗≤7VA
    電機額定工作電壓 AC380V/AC660V，50Hz/60Hz
    電動機額定工作電流 1A（0.1～999.9A） 采用小型專用
    電流互感器
    5A（0.1～999.9A）
    1.6A（0.4A～1.6A）
    6.3A（1.6A～6.3A）
    25A（6.3A～25A）
    100A（25A～100A）
    250A（63A～250A） 采用專用電流互感器
    800A（250A～800A）
    繼電器輸出觸點，額定負載容量 4路， AC250V, 3A；DC30V, 3A ;
    開關量輸入 8路，光電隔離
    通訊 RS485 Modbus協議
    SOE事件記錄容量 8個事件記錄
    環境 工作溫度 -10ºC～55ºC
    貯存溫度 -20ºC～65ºC
    相對濕度 5﹪～95﹪不結露
    海拔 ≤ 2000m
    污染等級 2
    防護等級 IP20


  • 表1
    設計序列號 規格 設計序列號 規格
    2（II） 數碼管顯示 2L（II） 液晶顯示


    表2
    保護器電流規格（A） 變比設置 互感器一次側圈數 適用電動機額定電流Is范圍（A） 適用電動機功率（kW）
    1 支持 5 0.1～9999 0.12～440
    5 1 0.1～9999 0.12～440
    1.6 不支持 1 0.4～1.6 0.12～0.55
    6.3 1 1.6～6.3 0.75～2.2
    25 1 6.3～25 3～11
    100 1 25～100 15～45
    250 1 63～250 55～132
    800 1 250～800 160～440

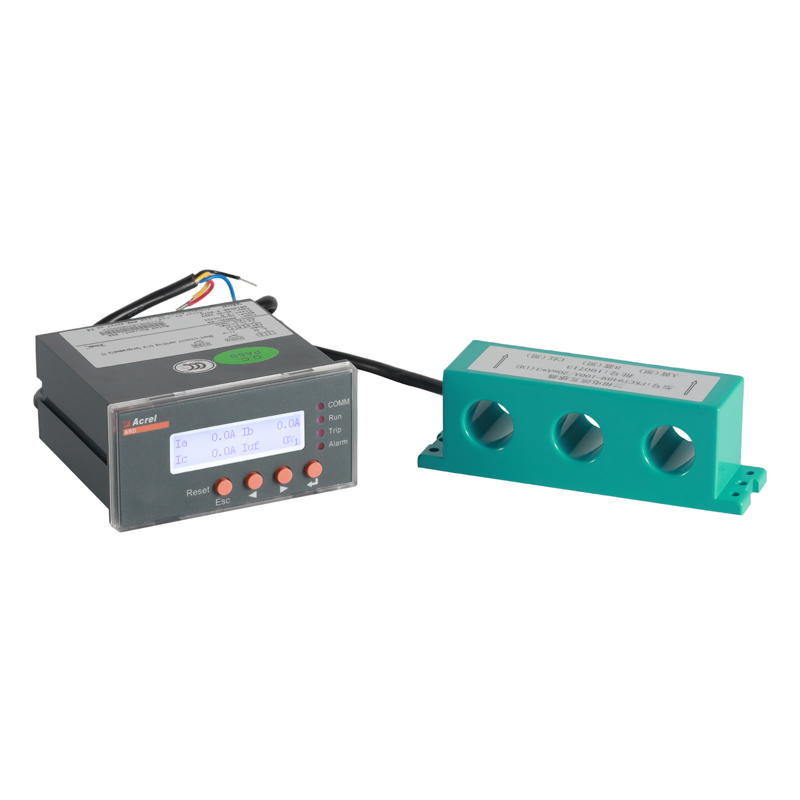

    注：保護器電流規格為1、5時，接收主回路互感器二次側1A、5A信號，主回路互感器客戶自備。保護器電流規格為1.6、6.3、25、100、250、800時，保護器自配互感器，使用自配互感器測量電機回路電流。
    表3
    附加功能 代號 附加功能 代號
    通訊接口 C 8路開關量輸入；1路繼電器輸出(可編程3) K
    漏電保護 L SOE事件記錄 SR
    4～20mA模擬量輸出 M 報警輸出(可編程2) J

    注：1、ARD2/ARD2L標配電流測量功能和兩路繼電器輸出DO1(95、96)，DO2（97、98）
    2、標配15、16兩路開關量輸入，選配K功能后提供額外的6路開關量輸入17-22及1路繼電器輸出DO4（11、12）；選配J功能多1路可編程繼電器輸出DO3（9、10）。
