AMC系列面板安裝電表

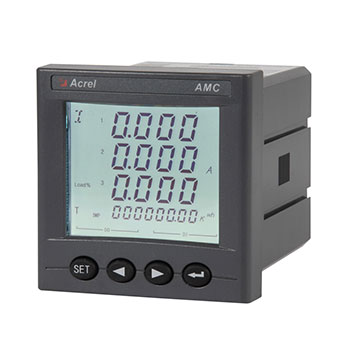

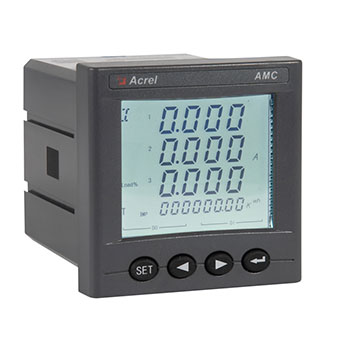

AMC96L-E4/KC/ AMC72L-E4/KC多功能儀表
AMC系列智能電量采集監控裝置，是針對電力系統、工礦企業、公用設施、智能大廈的電力監控需求而設計的智能儀表，它集成電力參數的測量(如單相或者三相的電流、電壓、有功功率、無功功率、視在功率、頻率、功率因數)以及電能監測和考核管理。同時它具有多種外圍接口功能可供用戶選擇：帶有RS485通訊接口，采用MODBUS-RTU協議可滿足通訊聯網管理的需要；4-20mA的模擬量輸出可與測量的電參量相對應，滿足DCS等接口要求；帶開關量輸入和繼電器輸出可實現斷路器開關的“遙信”和“遙控”的功能。采用高亮度LED/LCD顯示界面，通過按鍵來實現參數設置和控制，非常適用于實時電力監控系統?？梢灾苯尤〈Ｒ庪娏ψ兯推骷皽y量?jì)x表。作為一種智能化、數字化的前端采集元件，該儀表已廣泛應用于各種控制系統、SCADA系統和能源管理系統中。
  • AMC系列智能電量采集監控裝置，是針對電力系統、工礦企業、公用設施、智能大廈的電力監控需求而設計的智能儀表，它集成電力參數的測量(如單相或者三相的電流、電壓、有功功率、無功功率、視在功率、頻率、功率因數)以及電能監測和考核管理。同時它具有多種外圍接口功能可供用戶選擇：帶有RS485通訊接口，采用MODBUS-RTU協議可滿足通訊聯網管理的需要；4-20mA的模擬量輸出可與測量的電參量相對應，滿足DCS等接口要求；帶開關量輸入和繼電器輸出可實現斷路器開關的“遙信”和“遙控”的功能。采用高亮度LED/LCD顯示界面，通過按鍵來實現參數設置和控制，非常適用于實時電力監控系統?？梢灾苯尤〈Ｒ庪娏ψ兯推骷皽y量?jì)x表。作為一種智能化、數字化的前端采集元件，該儀表已廣泛應用于各種控制系統、SCADA系統和能源管理系統中。
  • 技術參數 指標

    輸入
         		 接線方式 單相二線、三相三線、三相四線；
    頻率 45～65Hz；
    電壓 額定值：
    單相：AC 100V、400V
    三相：AC 3×57.7V/100V(100V)、3×220V/380V(400V)、3×380V/660V(660V)（僅96尺寸有） ；
    過負荷：1.2 倍額定值（連續）；2 倍額定值/1 秒；
    功耗：≤ 0.5VA（每路）；
    電流 額定值：AC 1A、5A；
    過負荷：1.2 倍額定值（連續）；10倍額定值/1 秒;
    功耗：≤ 0.5VA（每路）；

    輸出
         		 電能 輸出方式：集電極開路的光耦脈沖；
    脈沖常數：10000imp/kWh（可設置）,詳見接線圖；
    通訊 RS485接口、Modbus-RTU協議；DLT645規約（07和97版本）；波特率1200～38400
    功能 開
    關
    量    		 輸入 干接點輸入，內置電源；若型號KA,則為AC 220V有源
    輸出 輸出方式：繼電器常開觸點輸出；
    觸點容量：AC 250V/3A  DC 30V/3A
    模擬量輸出 4～20mA
    測量精度 頻率0.05Hz、電壓電流0.2級、無功功率1級、無功電能1級、有功功率0.5級、
    有功電能0.5級、2～31次諧波精度：±1%
    輔助電源 AC/DC 85～265V或DC24V（±20%）或DC48V(±20%)；
    功耗≤10VA；
     安全性 工頻耐壓 工頻耐壓： 電源//開關量輸出//電流輸入//電壓輸入和變送//通訊//脈沖輸出//開關量輸入之間AC2kV 1min；
    電源、開關量輸出、電流輸入、電壓輸入兩兩之間AC2kV 1min；
    模擬量輸出、通訊、脈沖輸出、開關量輸入兩兩之間AC1kV 1min；
    絕緣電阻 輸入、輸出端對機殼>100MΩ；

    環境
         		 工作溫度：-25℃～+65℃；
    儲存溫度：-40℃～+80℃；
    相對濕度：≤95% 不結露；
    海拔高度：≤2500m；


  •
    儀表型號 基本功能 可選配功能 能共選功能

    AMC72L-E4/KC    		 三相電壓、零序電壓
    三相電流、零序電流
    三相有功功率、總有功功率
    三相無功功率、總無功功率
    三相視在功率、總視在功率
    三相功率因數、總功率因數
    頻率、電壓相角、電壓電流不平衡度
    四象限電能計量
    1路RS485接口/Modbus-RTU協議和DLT645規約    		 ①  2DI+2DO+1Ep（K）
    ②  4DI+2DO（K）
    ③  復費率（F）
    ④  2-31次及總諧波測量（H）
    ⑤  2DI+2DO+1M（KM）


         		 ①③④
    ②③④
    ③④⑤
    AMC72-E4/KC
         		 ①  2DI+2DO+1Ep（K）
    ②  4DI+2DO（K）
    ③  事件記錄（SOE）
    ④  2-31次及總諧波測量（H）
    ⑤  2DI+2DO+1M（KM）
         		 ①③④
    ②③④
    ③④⑤
    AMC96L-E3/KC
    AMC96L-E4/KC    		 三相電壓、零序電壓
    三相電流、零序電流
    三相有功功率、總有功功率
    三相無功功率、總無功功率
    三相視在功率、總視在功率
    三相功率因數、總功率因數
    頻率、電壓相角、電壓電流不平衡度
    四象限電能計量
    1路RS485接口/Modbus-RTU協議和DLT645規約    		 ①  4DI+2DO+1Ep（K）
    ②  2DI+2DO+1Ep（K）
    ③  復費率（F）
    ④  2-31次及總諧波測量（H）
    ⑤  2路模擬量輸出（2M）
    ⑥  1路模擬量輸出（M）
    ⑦2DI(220V)+2DO+1EP(KA)    		 ①③④
    ②③④⑤
    ②③④⑥
    ④+⑦
    AMC96-E3/KC
    AMC96-E4/KC    		 ①  4DI+2DO+1Ep（K）
    ②  2DI+2DO+1Ep（K）
    ③  事件記錄（SOE）
    ④  2-31次及總諧波測量（H）
    ⑤  2路模擬量輸出（2M）
    ⑥  1路模擬量輸出（M）
    ⑦2DI(220V)+2DO+1EP(KA)    		 ①③④
    ②③④⑤
    ②③④⑥
    ④+⑦
    AMC72-E/KC
    AMC72L-E/KC    		 單相電壓、單相電流
    有功功率、無功功率、視在功率
    功率因數
    頻率
    四象限電能計量
    1路RS485接口/Modbus-RTU協議和DLT645規約    		 ①  2DI+2DO+1Ep（K）
    ②  4DI+2DO（K）
    ③  事件記錄（SOE）
    ④  總諧波測量（H）
    ⑤  2DI+2DO+1M（KM）    		 ①③④
    ②③④
    ③④⑤


    注：
    1、DI--開關量輸入   DO--開關量輸出   M--模擬量輸出  SOE--事件記錄  H--諧波測量  Ep--電能脈沖   96-96外形  72-72外形  L-液晶顯示（空白是數碼管）   E3-三相三線電能  E4-三相四線電能      K-開關量輸入/輸出模塊（I/O模塊）  C-RS485通訊  F-復費率（選配） KA-開關量有源DI輸入/無源輸出模塊
    2、數碼管顯示時，諧波數據不顯示，僅通過通訊讀取數據。
    3、K為必選功能，從①②中自行選擇
    4、在選配復費率F功能時，同時具備SOE事件記錄、極值記錄和最大需量（D）功能。在選配SOE事件記錄功能時，同時具備極值記錄和最大需量（D）功能。
    5、KA：2路AC 220V 市電或者油機信號接入。


  •
